آموزش پیدا کردن محل اتصالی برق ساختمان با لامپ تست

پیدا کردن محل اتصال کوتاه یا جریان کشی غیرعادی در مدار برق ساختمان گاهی دشوار است؛ به خصوص زمانی که با بالا دادن کلید مینیاتوری، فیوز بلافاصله قطع می کند. یکی از روش های رایج برای عیب یابی چنین مداری، استفاده از لامپ تست است.

لامپ تست با قرار گرفتن به صورت سری در مسیر مدار، می تواند شدت جریان عبوری را به شکل میزان روشنایی لامپ نشان دهد. روشن شدن شدید لامپ معمولاً نشانه وجود اتصال کوتاه یا جریان کشی قابل توجه است، در حالی که روشنایی کم می تواند نشان دهنده شرایط عادی تر مدار باشد. البته روشنایی لامپ به تنهایی معیار قطعی برای تشخیص سلامت مدار نیست و باید همراه با بررسی تجهیزات و اندازه گیری های مناسب تفسیر شود.

لامپ تست چیست و چگونه کار می کند؟

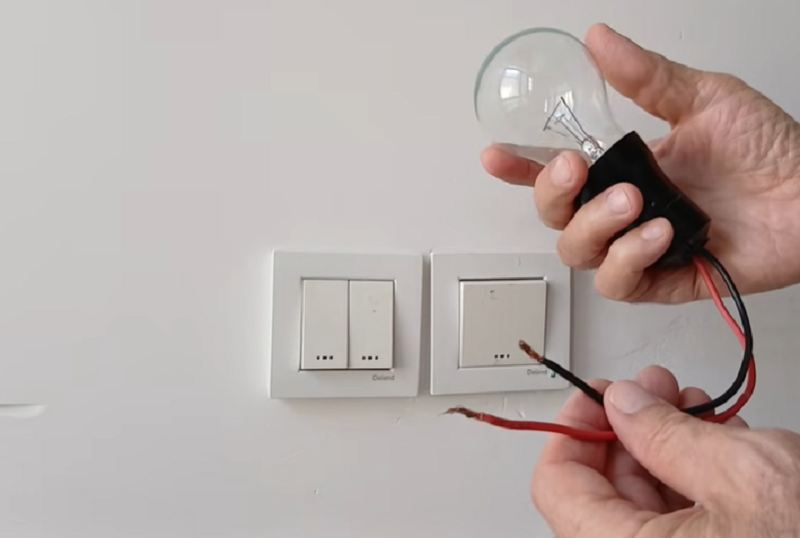

یک لامپ تست ساده معمولاً از یک سرپیچ، یک لامپ رشته ای و دو رشته سیم تشکیل می شود. در نمونه های مورد استفاده برای عیب یابی، می توان از لامپ رشته ای با توان هایی مانند ۱۰۰ یا ۲۰۰ وات استفاده کرد.

اصل کار لامپ تست این است که به صورت سری با مدار قرار می گیرد. در صورت وجود اتصال کوتاه یا بار غیرعادی، جریان عبوری افزایش پیدا کرده و لامپ با شدت بیشتری روشن می شود. در نتیجه، به جای اینکه جریان خطا مستقیماً باعث قطع سریع کلید مینیاتوری شود، لامپ تست بخشی از جریان را محدود می کند.

نکته: استفاده از لامپ تست برای مدارهای برق شهر، روش تخصصی عیب یابی است و اتصال اشتباه آن می تواند خطرناک باشد.

چگونه محل اتصالی در مدار برق ساختمان را پیدا کنیم؟

فرض کنید مدار یک سالن دچار مشکل شده و با وصل کردن کلید مینیاتوری، آن بلافاصله قطع می شود. برای عیب یابی، ابتدا باید مشخص شود مشکل از سیم کشی است یا یکی از مصرف کننده های متصل به مدار.

در یک روش عیب یابی، پس از ایمن سازی مدار، مسیر خروجی مربوط به مدار معیوب از کلید مینیاتوری جدا شده و لامپ تست در مسیر سری قرار می گیرد. در این شرایط، روشنایی لامپ تست می تواند اطلاعاتی درباره وجود جریان غیرعادی در مدار بدهد.

۱. تمام مصرف کننده ها را از مدار جدا کنید

پیش از بررسی، مصرف کننده های متصل به مدار را شناسایی کنید. وسایلی مانند:

• لامپ ها
• تلویزیون و تجهیزات الکترونیکی
• یخچال
• اجاق گاز برقی
• وسایل متصل به پریز
• محافظ های برق

باید از مدار جدا شوند.

البته همه تجهیزات لزوماً از طریق دوشاخه به پریز متصل نیستند. برخی وسایل مانند هود، چراغ ها یا بعضی تجهیزات ثابت ممکن است مستقیماً به سیم کشی ساختمان وصل شده باشند و هنگام عیب یابی نباید فراموش شوند.

۲. وضعیت لامپ تست را بررسی کنید

پس از قرار گرفتن صحیح لامپ تست در مسیر، مدار بررسی می شود.

اگر با وجود جدا بودن مصرف کننده ها، لامپ تست با نور زیاد روشن شود، احتمال وجود اتصال کوتاه یا جریان غیرعادی در سیم کشی همچنان مطرح است.

اما اگر لامپ تست روشن نشود یا رفتار آن نشان دهنده نبود جریان قابل توجه باشد، احتمال اینکه مشکل از خود سیم کشی باشد کمتر می شود و باید مصرف کننده ها و تجهیزات متصل به مدار بررسی شوند.

۳. مصرف کننده ها را یکی یکی بررسی کنید

اگر سیم کشی مشکوک به اتصال کوتاه نیست، می توان تجهیزات و شاخه های مدار را به صورت مرحله ای بررسی کرد.

در این مرحله، هر مصرف کننده یا تجهیز را جداگانه وارد مدار کرده و وضعیت لامپ تست بررسی می شود. اگر با وصل شدن یک وسیله، لامپ تست به طور محسوسی روشن تر شود، همان وسیله یا مسیر مربوط به آن باید با دقت بیشتری بررسی شود.

علت می تواند اتصال کوتاه، خرابی داخلی دستگاه یا جریان کشی غیرعادی باشد.

تشخیص خرابی محافظ برق با لامپ تست

یکی از مواردی که ممکن است باعث ایجاد مشکل در مدار شود، محافظ برق است. محافظ ها نیز مانند سایر تجهیزات الکتریکی ممکن است در اثر خرابی داخلی دچار جریان کشی غیرعادی یا اتصال کوتاه شوند.

در تست مرحله ای، اگر با وارد کردن یک محافظ برق به مدار، لامپ تست با نور زیادی روشن شود، محافظ باید از مدار خارج شده و به صورت تخصصی بررسی شود. در صورت تأیید خرابی، بسته به نوع و وضعیت دستگاه، تعمیر یا تعویض محافظ برق می تواند مطرح باشد.

البته روشن شدن لامپ تست به تنهایی اثبات قطعی خرابی یک وسیله نیست و برای تشخیص نهایی باید خود دستگاه و مدار مربوطه با ابزار مناسب بررسی شوند.

تفاوت روشن شدن کم و زیاد لامپ تست چیست؟

به طور کلی، شدت نور لامپ تست اطلاعاتی درباره جریان عبوری از مدار می دهد:

این جدول صرفاً برای برداشت اولیه است و نباید جایگزین اندازه گیری با تجهیزات استاندارد برق یا تشخیص تکنسین متخصص شود.

نکات مهم هنگام عیب یابی اتصال کوتاه

برای پیدا کردن اتصالی برق ساختمان، چند نکته اهمیت زیادی دارد:

• ابتدا منبع برق را ایمن و مدار را بی برق کنید.
• محل دقیق مدار معیوب را مشخص کنید.
• همه مصرف کننده های قابل جداسازی را از مدار خارج کنید.
• تجهیزات متصل مستقیم را فراموش نکنید.
• سیم کشی، پریزها، کلیدها و تجهیزات را به صورت مرحله ای بررسی کنید.
• از لامپ تست و سیم های سالم و مناسب استفاده کنید.
• به روشنایی لامپ تست فقط به عنوان یک نشانه عیب یابی نگاه کنید.
• برای تشخیص دقیق تر از تجهیزات اندازه گیری استاندارد مانند مولتی متر و تسترهای مناسب استفاده کنید.
• اگر تجربه کار با برق شهر را ندارید، عیب یابی را به برق کار متخصص بسپارید.

سخن پایانی

لامپ تست می تواند در عیب یابی اولیه اتصال کوتاه و جریان کشی غیرعادی در مدار برق ساختمان ابزار مفیدی باشد. با قرار دادن آن به صورت سری و بررسی شدت روشنایی، می توان تا حدی تشخیص داد که مشکل احتمالاً از سیم کشی است یا یکی از مصرف کننده های متصل به مدار.

روش منطقی این است که ابتدا مصرف کننده ها از مدار جدا شوند، سپس وضعیت سیم کشی بررسی شده و در ادامه تجهیزات به صورت مرحله ای مورد آزمایش قرار گیرند. در این فرآیند، وسایل متصل مستقیم مانند هود و چراغ ها نیز باید در نظر گرفته شوند.

با این حال، لامپ تست ابزار تشخیص قطعی نیست و کار با برق شهر خطرناک است. در صورت وجود هرگونه تردید درباره نحوه عیب یابی یا اتصال تجهیزات، بررسی مدار باید توسط برق کار متخصص و با ابزار استاندارد انجام شود.
