باز کردن پنل و تعویض چیپ های ال ای دی سوخته تلویزیون در خانه

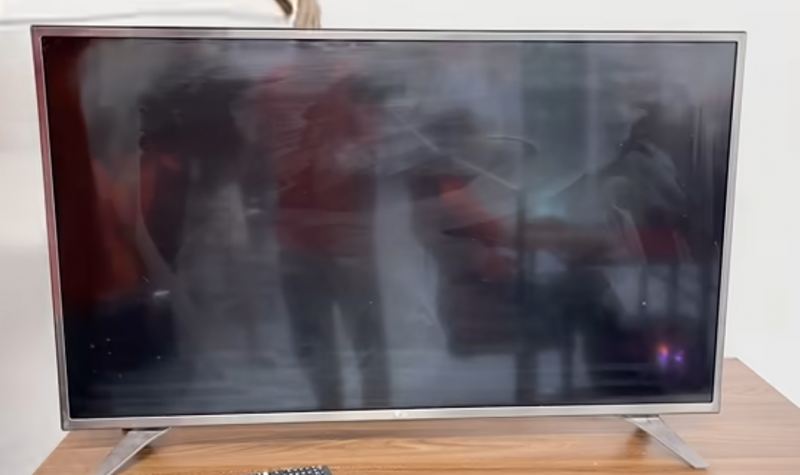

یکی از رایج ترین خرابی ها در تلویزیون های نسل جدید LCD و LED، ناپدید شدن ناگهانی تصویر در عین پخش عادی صدا است؛ مشکلی که بسیاری از افراد را به اشتباه می اندازد و تصور می کنند پنل اصلی تلویزیون به طور کامل سوخته و باید دستگاه جدیدی خریداری کنند.

مراحل گام به گام تعویض بک لایت تلویزیون

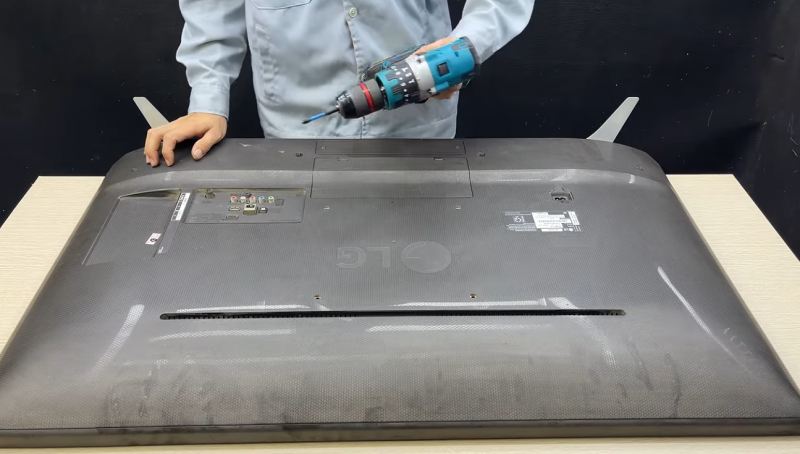

۱. باز کردن پیچ های قاب پشت، پنل اتصالات و پایه ها
تلویزیون را با دقت از سمت صفحه روی یک میز با پوشش نرم قرار دهید. با استفاده از پیچ گوشتی شارژی، تمام پیچ های پایه ها، پنل دسترسی کوچک به حسگر/برد و تمام پیچ های محیطی قاب پشت تلویزیون را باز کنید و پوشش پلاستیکی پشت را جدا نمایید.

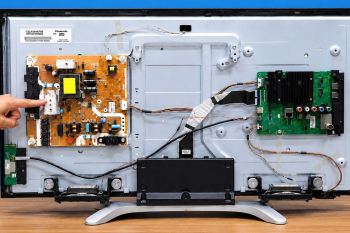

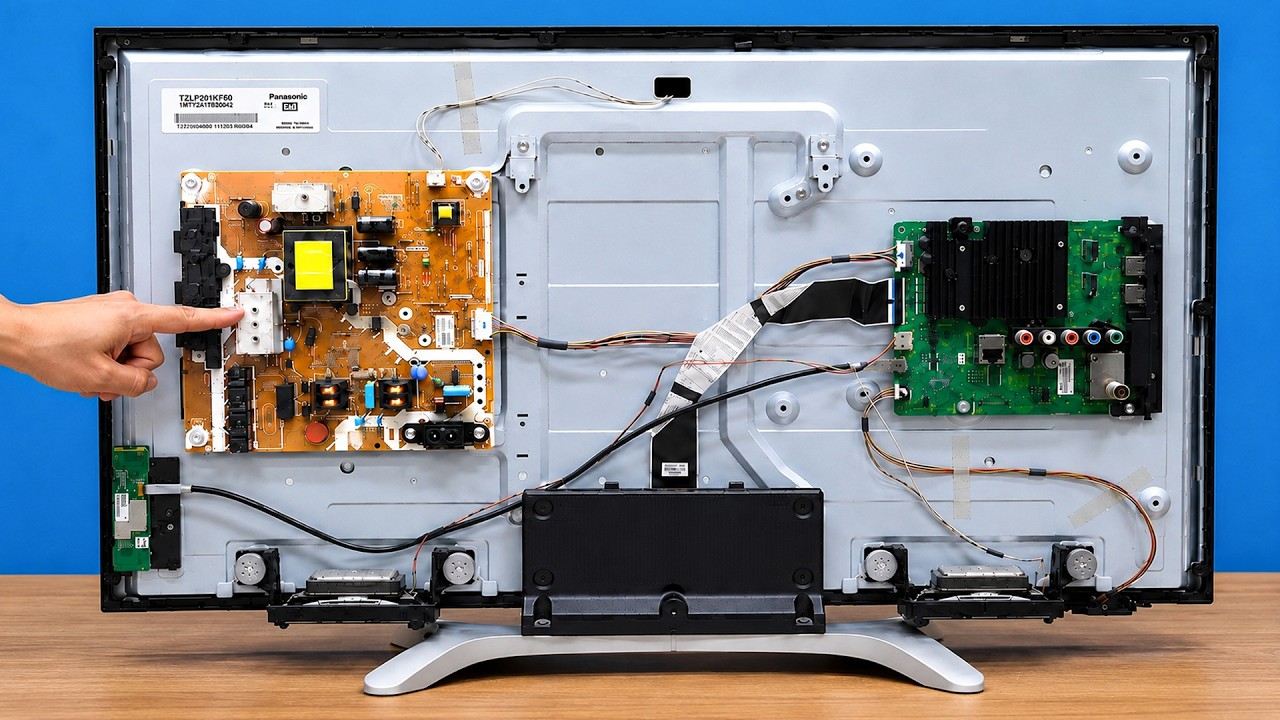

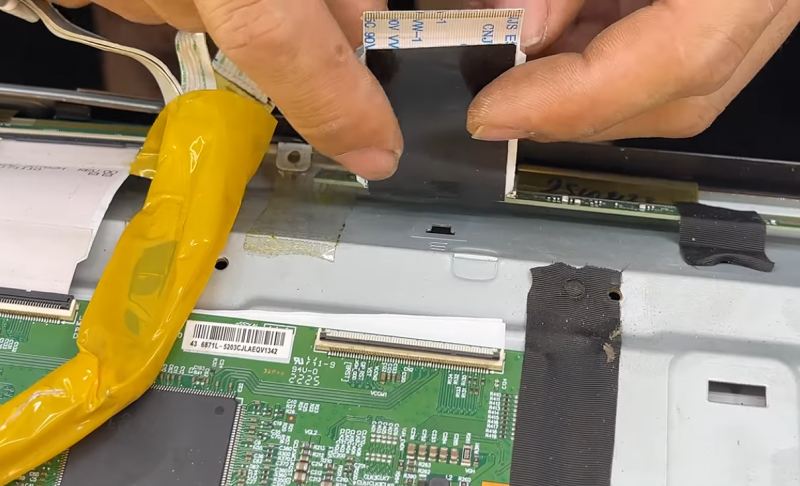

۲. جداسازی کابل های فلت، بردهای کنترلی و بلندگوها
سوکت های مربوط به بلندگوها را جدا کرده و ماژول های صوتی را از جای خود خارج کنید. فریم های فلزی محافظ را باز کرده و با فشردن ضامن های قفل، کابل های فلت سفید و ظریف تصویر را با احتیاط از روی بردهای آدرس دهی زیرین آزاد نمایید.

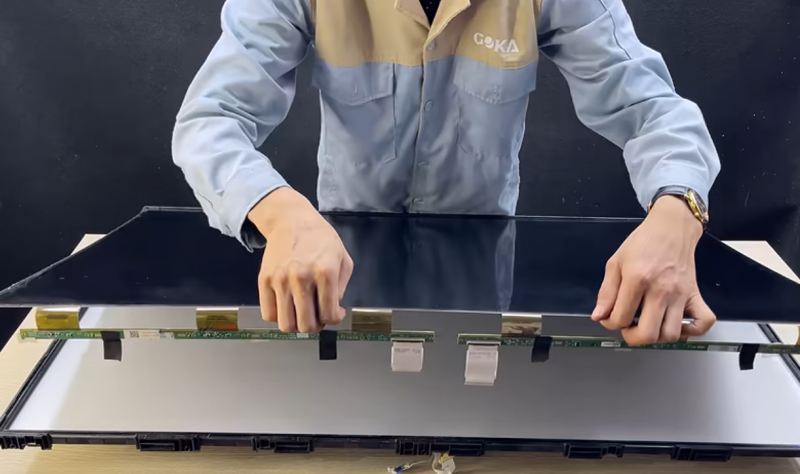

۳. برداشتن فریم خارجی و انتقال ایمن پنل شیشه ای LCD
تلویزیون را به آرامی به سمت جلو برگردانید. خارهای فریم پلاستیکی یا آلومینیومی دور پنل را با اسپاتول آزاد کرده و فریم را بردارید. شیشه بسیار نازک و شکننده کریستال مایع (پنل اصلی) را با دقت و بدون ایجاد خمیدگی از دو گوشه بلند کرده و در سطحی کاملاً ایمن قرار دهید.

۴. برداشتن صفحات دیفیوزر، پین های قفل و صفحه بازتابنده سفید
لایه های ورقه شفاف و مات دیفیوزر (پخش کننده یکنواخت نور) را با احتیاط بردارید. پایه ها و پین های پلاستیکی نگه دارنده صفحه بازتابنده نور را با چرخش ۹۰ درجه آزاد کرده و ورقه سفید را بلند کنید تا نوارهای ال ای دی آلومینیومی چسبیده به کف فلزی شاسی نمایان شوند.

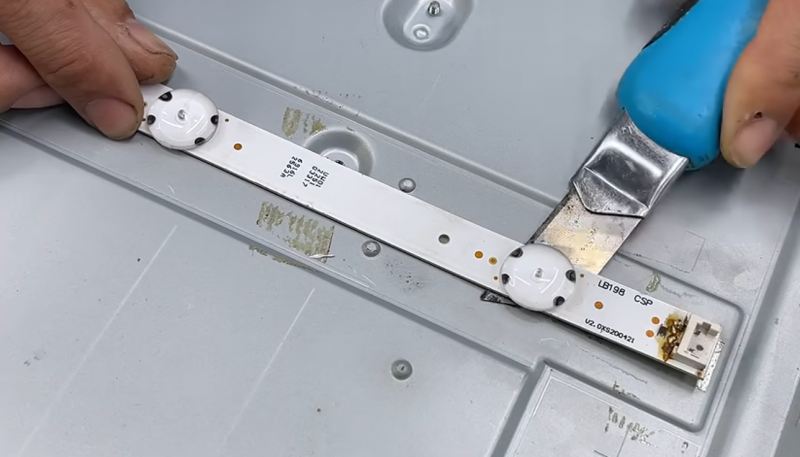

۵. تست عیب یابی و تعویض شاخه های سوخته با نوارهای جدید
دستگاه را به برق متصل کرده و ردیف های ال ای دی سوخته و خاموش را شناسایی کنید. برق را قطع کنید، سوکت ها یا اتصالات لحیم شاخه ها را جدا کرده و نوارها را با کاردک از بدنه جدا کنید. سپس روکش چسب حرارتی شاخه های نو را جدا کرده، آن ها را با دقت در راستای پین های راهنما بچسبانید و سیم های تغذیه مثبت و منفی را لحیم کنید.

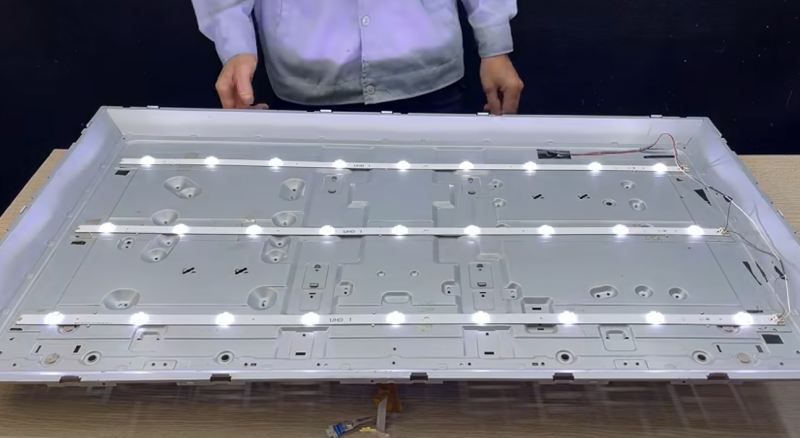

۶. تست نهایی نوردهی ال ای دی ها و مونتاژ کامل دستگاه
تلویزیون را به پریز برق وصل کنید تا اطمینان حاصل شود که تمام دیودهای ال ای دی به صورت پرنور، پایدار و یکدست روشن می شوند. سپس ورقه سفید، پایه های پلاستیکی، لایه های فیلتر نور، پنل شیشه ای LCD و فریم ها را به ترتیب بسته و کابل ها را وصل کنید؛ با روشن کردن تلویزیون، تصویری شفاف، درخشان و بدون لکه خواهید داشت.

مشکل تاریکی صفحه تلویزیون های LED با وجود پخش صدا، یک نقص رایج و قابل حل در بخش بک لایت است که با کمی دقت، ابزار معمولی و رعایت اصول ایمنی در جابه جایی پنل شیشه ای، به سادگی در منزل قابل تعمیر خواهد بود.
