سیم چین چیست ؟ ابزار سیم چین چه کاربردی دارد ؟

کاربرد سیم چین چیست ؟
۱,۳۹۲
۱
۰
یکشنبه, ۰۳ شهریور ۱۳۹۸ ۱۴:۳۵
سیم چین و کف چین (Side Cutter) ابزاری بسیار کاربردی در فرایند لحیم کاری و مونتاژ برد های الکترونیکی است و دارای عملکردی مشابه هم هستند است .
کاربرد سیم چین چیست ؟

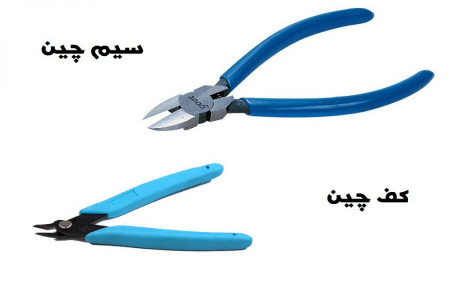

سیم چین و کف چین

سیم چین

سیم چین ها و یا قیچی های سیم بر از جمله ابزار آلات مکانیکی است که به برای بریدن و قطع کردن سیم ها و کابل ها مورد استفاده قرار می گیرد، بازو های برش دهنده سیم چین که به شکلی V می باشند به وسیله ی اهرم های سیم چین کابل ها و سیم ها را قطع می کنند.

این ابزار از جمله ابزارهای خیلی کاربردی در حوزه برق و الکترونیک است که از آن به دلیل قطع و برش و یا لخت کردن سیم و کابل استفاده می شود، نوعی از سیم چین وجود دارد که در اندازه مینیاتوری است و برای قطع اضافه سیم های قطعات الکترونیکی که از پشت فیبر مدار چاپی بیرون آمده مورد استفاده قرار می گیرد.

یکی از کاربرد های اشتباه سیم چین استفاده از آن به عنوان سیم لخت کن هست، این کار به این دلیل اشتباه است که ممکن است باعث زخمی شدن بدنه ی سیم در زمان جدا کردن رو کش آن شود.

بهتر است برای لخت کردن سیم از انبر سیم لخت کن استفاده نمود نوعی از سیم چین ها نیز وجود دارند که در بدنه انبر دست ها تعبیه شده و با قرار دادن سیم در پهلوی انبر و بستن آن باعث قطع شدن سیم می شود.

کف چین

کف چین (به انگلیسی : Diagonal Cutter) ابزاری است برای چیدن سیم ها که در صنعتی الکترونیک این ابزار با شکل های متفاوتی مورد استفاده قرار میگیرد.

کف چین های شناخته شده در بازار اغلب همانند کف چین نشان داده شده در تصویر هستند، اما کف چین ها در اشکال و ابعاد مختلفی در دسترس هستند و هر یک برای کاربرد خاصی می توانند بالاترین راندمان را داشته باشند.

انواع سیم چین

کابل بر

یکی از انواع سیم چین کابل بر است.این نوع سیم چین ها دارای عایق بسیار زخیمی است که از انتقال جریان الکتریکی به کاربر جلوگیری میکند، کاربرد این سیم چین ها در صنعت برق است..

سیم چین کله گاوری

این نوع سیم چین ها به دلیل استفاده از تیغه های بسیار زخیم و قطور به سیم چین های کله گاوی معروفند و برای بریدن سیم های با قطر بالا مورد استفاده قرار می گیرند، در زمان بریدن سیم و یا کابل بوسیله این انبر ها فشار کمتری به دست و اهرم وارد شده اما در عوض فشار بیشتری به تیغه ها وارد می شود.

سیم چین الکترونیکی

این نوع سیم چین ظریف تر از دیگر سیم چین ها بوده و برای بریدن اضافه قطعات الکترونیکی مورد استفاده می شود.

کف چین

سیم چین‌ها اغلب بعد از برش مرکز سیم را تیز میکنند که به خاطر شکل گوه مانند آرواره‌هاست.

اما نوعی از سیم چین‌ها نیز هستند به نام کف چین که لبه آن‌ها بر خلاف سیم چین های معمولی، گوه ای به شکل مثلث قائم الزاویه است یا به عبارت دیگر سیم چین های معمولی دو لبه تیز دارند اما کف چین یک لبه تیز دارد و لبه دیگر تخت است.

این مسئله باعث میشود بعد از قطع سیم، یک لبه، که لبه مورد نظر ماست صاف باقی بماند و نوک تیز نشود.

این مسئله شاید برای کسانی که با سیم های برق کار میکنند اهمیت چندانی نداشته باشد، اما برای کسانی که از سیم چین برای ساخت جواهرات یا وسایل استفاده میکنند اهمیت زیادی دارد.

کاربرد کف چین :

  • برای چیدن سیم‌های ظریف روی کیت‌ها، بورد و مدار الکترونیکی و پایه‌ی قطعات الکترونیکی مدار الکترونیکی
  • دارای تیغه تخت برنده
  • ابزار تعمیرکاران، دانش‌جویان و اپراتورهای الکترونیک

کابل بر جغجغه ای

داخل این کابل بر یک سیستم چرخ جغجغه قرار گرفته. با فشار دادن دسته‌های انبر دهانه انبر سفت میشود، اما نه به طور کامل. سیستم جغجغه‌ای اجازه میدهد دهانه انبر فقط بسته‌تر بشود و باز کردن دسته‌ها موجب شل شدن دهانه انبر نخواهد شد.

یعنی انبر فقط در یک جهت که آن هم سفت‌تر شدن دهانه است حرکت میکند که مشابه عملکرد آچار‌های جغجغه ای است.

این سفت شدن دهانه با حرکت دسته ادامه پیدا میکند تا زمانی کابل بریده شود یا فرد دکمه مخصوص باز کردن انبر را فشار بدهد.

این سیستم باعث میشود علاوه بر اینکه بریدن کابل راحت‌تر بشود، با فقط یک دست هم بتوان این کار را انجام داد.

تفاوت سیم چین با کف چین

تفاوت عمده کف چین های الکترونیک با سیم چین ها، این است که کف چین ها معمولا در قیاس با سیم چین ها، در قسمت تیغه دارای یک سمت تقریبا تخت هستند که باعث می شود بتوان به کمک طرف تخت کف چین ها، پایه های اضافی قطعات مونتاژ شده روی برد های الکترونیکی را از پایین ترین قسمت ممکن، چید.

در حالی که تیغه سیم چین ها معمولا از دو سمت شیب دار هستند و باعث می شود تا چیدن پایه ی قطعات از کف، با سختی همراه باشد.

همچنین دسته کف چین ها معمولا به گونه ایست که در حالی که تیغه کف چین کاملا به برد چسبیده است، دسته فاصله قابل توجهی از برد داشته باشد تا دست اپراتور به برد کشیده نشود و به سادگی بتواند کار چیدن پایه ها را با بالاترین کیفیت ممکن انجام دهد.

راهنمای خرید سیم چین

  • محل اتصال دو بازوی انبر باید بسیار نرم و مستحکم باشد، عدم نرم بودن محل اتصال دو بازوی انبر باعث سفت شدن و غیر قابل استفاده شدن آن می شود.
  • در زمان خرید سیم چین به تیغه های آن به دقت نگاه کنید در صورتی که زدگی، خوردگی و یا ترک داشت از خرید خود جدا خود داری نمایید.
  • این ابزار همانطور که می دانید در خانواده ابزار آلات دستی می باشد و دارای دسته نیز هست، لذا در هنگام خرید به ارگونومیک بودن دسته ی آن توجه داشته باشید.
  • حتما سعی کنید انبر های را تهیه کنید که دسته ی آن ها دارای عایق باشد در غیر اینصورت شما یک قند شکن تهیه کردید نه یک سیم چین !!
  • ترجیحاً سیم چین هایی را انتخاب نمایید که دارای دسته عایق دار باشند. در غیر این صورت ابزار شما با قند شکن هیچ تفاوتی نخواهد داشت.
