آموزش قدم به قدم تعمیر آبگرمکن به صورت تصویری

۱,۹۶۰
۲
۰
پنج شنبه, ۱۱ مهر ۱۳۹۸ ۱۰:۴۸

آموزش تعمیر آبگرمکن

آبگرمکن های دیواری در حال حاضر از جمله تجهیزاتی هستند که می توان در غالب ساختمان های کشور مشاهده نمود.

بالغ بر ۱۵ الی ۲۰ درصد از انرژی مصرفی خانوارهای ایرانی صرف تولید آب گرم بهداشتی می شود که نشان دهنده مصرف بالای سیستم های آبگرمکن و اهمیت آن ها در زندگی امروز ماست.

در صورتی که سیستم پکیج مورد استفاده شما نیز از نوع آبگرمکن های دیواری است، ممکن است هرزگاهی با مشکلاتی در عملکرد سیستم تان مواجه شوید

مطمئنا تماس و استفاده از مهارت یک تعمیرکار خبره می تواند تمامی مشکلات به وجود آمده را حل کند، اما برخی از ایرادات آبگرمکن های دیواری را خودتان نیز می توانید به سهولت برطرف سازید.

آموزش تعمیر آبگرمکن دیواری زیر، سعی دارد با ارائه توضیحات گام به گام ، شما را در حل ایرادات و عیوب وارده یاری کند .

اجزای تشکیل دهنده آبگرمکن دیواری

  1. کلاهک تعدیل
  2. کلید حرارتی کلاهک تعدیل
  3. کلید مبدل حرارتی
  4. مبدل حرارتی
  5. الکترود جرقه زن
  6. الکترود سنسور
  7. مجموعه مشعل
  8. مجموعه چند راهه
  9. مجموعه شیر گاز
  10. مجموعه رگلاتور آب
  11. مجموعه برد
  12. مجموعه محفظه باتری
  13. مجرای بازدید فشار گاز ورودی
  14. مجرای بازدید فشار گاز چند راهه
  15. مجرای ورودی آب سرد
  16. مجرای خروجی آب گرم
  17. مجرای ورودی گاز

باز و بسته کردن اجزای آبگرمکن دیواری

برای اینکه بتوانید پس از عیب یابی، به اجزای مورد نظر از سیستم پکیج دیواری دست پیدا کنید، لازم است قبل از هر چیز نحوه باز و بسته کردن اجزای آبگرمکن های دیواری را بمطالعه نمایید.

مراحل کلی به شرح زیر خواهد بود.

۱) قطع اتصال برق

آموزش تعمیر آبگرمکن

۲)بستن شیرهای گاز و آب سرو ورودی به آبگرمکن

آموزش تعمیر آبگرمکن

۳) جداسازی روکش آبگرمکن با استفاده از باز کردن پیچ اتصال آن

آموزش قدم به قدم تعمیر آبگرمکن به صورت تصویری

4) باز کردن مهره های لوله مسی آب سرد ورودی و آب گرم خروجی

۵) باز کردن مهره سرشیلنگ گاز متصل به رگولاتور گاز آبگرمکن

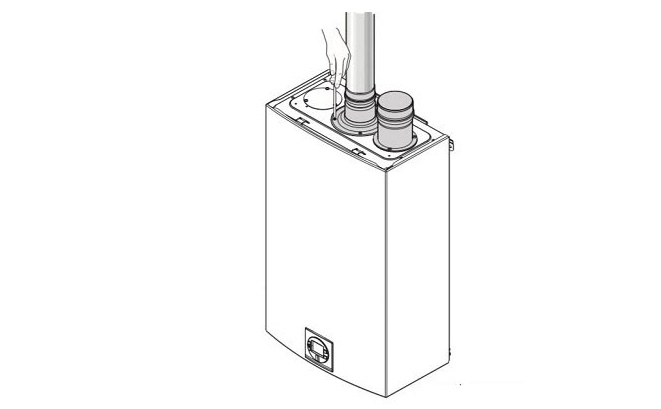

۶) جداسازی لوله رابط دودکش آبگرمکن

آموزش تعمیر آبگرمکن

  • جداسازی آبگرمکن از دیوار از طریق فشار به بالا و آزادسازی پیچ های سرکج
  • قرار دادن آبگرمکن روی میز کار
  • باز کردن پیچ های نگهدارنده کلاهک تعدیل، جداسازی بست های فنری متصل به مبدل حرارتی، و جداسازی کلاهک تعدیل از مبدل حرارتی
  • باز کردن مهره های لوله مسی بین رگولاتور و مبدل
  • باز کردن پیچ بست ترموکوپل، الکترود و جرقه زن، خارج کردن فیش وایر فندک و جداسازی آن ها از آبگرمکن
  • باز کردن مهره های لوله شمعک از بدنه رگولاتور گاز و نازل شمعک، و جداسازی مهره ترموکوپل از محل اتصال آن
  • باز کردن نازل پیلوت از پایه شمعک و شعله پخش کن، و جداسازی شعله پخش کن آبگرمکن
  • باز کردن پیچ های طرفین گلویی مشعلبه رگولاتور گاز
  • جداسازی رگولاتور و پشت آبگرمکن با استفاده از باز کردن پیچ های مربوطه
  • جداسازی مشعل
  • خارج کردن لوله های ورودی و خروجی مبدل از شکاف تکیه گاه با فشار دادن آن به سمت بالا

به هنگام بستن آبگرمکن نیز لازم است تمامی مراحل فوق را به صورت معکوس تکرار نمایید. برای آزمایش نشتی احتمالی شیرهای ورودی آب و گاز، لازم است آن ها را باز کرده و تست نمایید. نشتی آب به صورت مشهود قابل ملاحظه است. لیکن برای تست نشتی گاز باید از کف صابون کمک بگیرید

تعمیرات مربوط به مشعل

گاه ممکن است مشعل به صورت های مختلفی دچار اختلال شود.

برای مثال، ممکن است هیچگونه جرقه ای در سیستم اتفاق نیفتد.

در این حالت ایراد از سیستم جرقه زن شماست. برای انجام تعمیرات لازم است موارد زیر را چک کرده و برطرف سازید:

  1. اتصالات وایر را چک کنید. در صورت قطعی یا شل بودن اتصالات باید آن را رفع نمایید.
  2. مجرای نازل شمعک، صافی شمعک، یا صافی مجرای هوا دچار گرفتی و رسوب شده است. در این حالت کافی با اندکی دقت و حوصله مجرای مربوطه را پاکسازی کنید. البته ممکن است رسوب گیری یا گرفتگی مربوط به نوک الکترود جرقه زن باشد که به سهولت قابل پاکسازی است.
  3. ممکن است فندک پیزوالکتریک یا خود الکترود دچار خرابی یا شکستگی شده باشد. در این صورت کافی است آنها را تعویض نمایید.

حالت دوم حالتی است که جرقه ایجاد می شود ولی شمعک روشن نمی گردد. در چنین شرایطی کافی است:

  1. بررسی ترموکوپل را فراموش نکنید. ممکن است ایراد اصلی مربوط به ترموکوپل سیستم باشد. در این صورت لازم است اتصالات ترموکوپل تست شده و در صورت عدم پاسخگویی، ترموکوپل تعویض گردد.
  2. شیرهای مغناطیسی و پروانه ای را چک کنید.

حالت سوم نیز که بسیار رخ می دهد، زمانی است که با باز کردن جریان آب گرم، مشعل روشن نمی گردد.

  1. اولین اقدام بررسی سالم بودن و باز بودن شیرهای گاز و … است.
  2. مورد دوم بررسی لوله های مبدل گرمایی و دیافراگم آبگرمکن است. در صورت عدم مشاهده انسداد در لوله ها، صحت دیافراگم را نیز بررسی نمایید.

تعمیرات مربوط به نشتی آب

۱) مهم ترین جزئی که می تواند در نشت آب دخیل باشد مبدل حرارتی سیستم است. خود مبدل، لوله های انتقال سیال حرارتی، و تمامی اتصالات، واشرها و مهره های مربوط به مبدل حرارتی و رگولاتور آب را بررسی کرده و در صورت وجود نقص برطرف سازید.

تعمیرات مربوط به نشتی گاز آب گرمکن

نشتی گاز می تواند خطرات و خسارات جبران ناپذیری را به دنبال داشته باشد. از این رو، لازم است در صورت مشاهده چنین اختلالی سریعاً نسبت به رفع آن اقدام نموده، و در صورت عدم موفقیت در جلوگیری از نشت، از تعمیرکار حرفه ای کمک بگیرید

  1. اولین مورد بررسی تمامی پیچ های مربوط به سیستم گازرسانی آبگرمکن است. پیچ های رگولاتور، پیچ هواگیری گاز، پیچ چند راهه گاز، یا مهره های سرشیلنگی و اتصال شمعک را بررسی کرده، در صورت مشاهده ایراد سفت یا تعویض نمایید.
  2. مورد دوم بررسی صحت و سلامت رگولاتور گاز است. آن را بررسی کنید و در صورت مشاهده ایراد و سوراخ در بدنه رگولاتور سریعاً تعویضش نمایید.
  3. خرابی و فرسودگی تمامی واشرها و اورینگ های به کار رفته در سیستم می تواند سبب نشت گاز شود. تمام آن ها را بررسی کرده و در صورت نیاز تعویض کنید.
  4. ممکن است شیرها یا شیلنگ های مورد استفاده دچار آسیب شده باشند. آن ها را تست کرده و در صورت نیاز عوض کنید.
