نشتی شیرخودکار آبیاری از کجاست؟ راهنمای عیب یابی و سازگاری رایزر

بررسی شیرخودکار پلیمری، آب بندی اتصال، رایزر PVC و رایزر آلومینیومی در شبکه آبیاری بارانی

مقاله آموزشی تجهیزات آبیاری | به روزرسانی مهر ۱۴۰۵

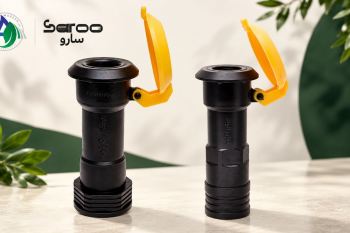

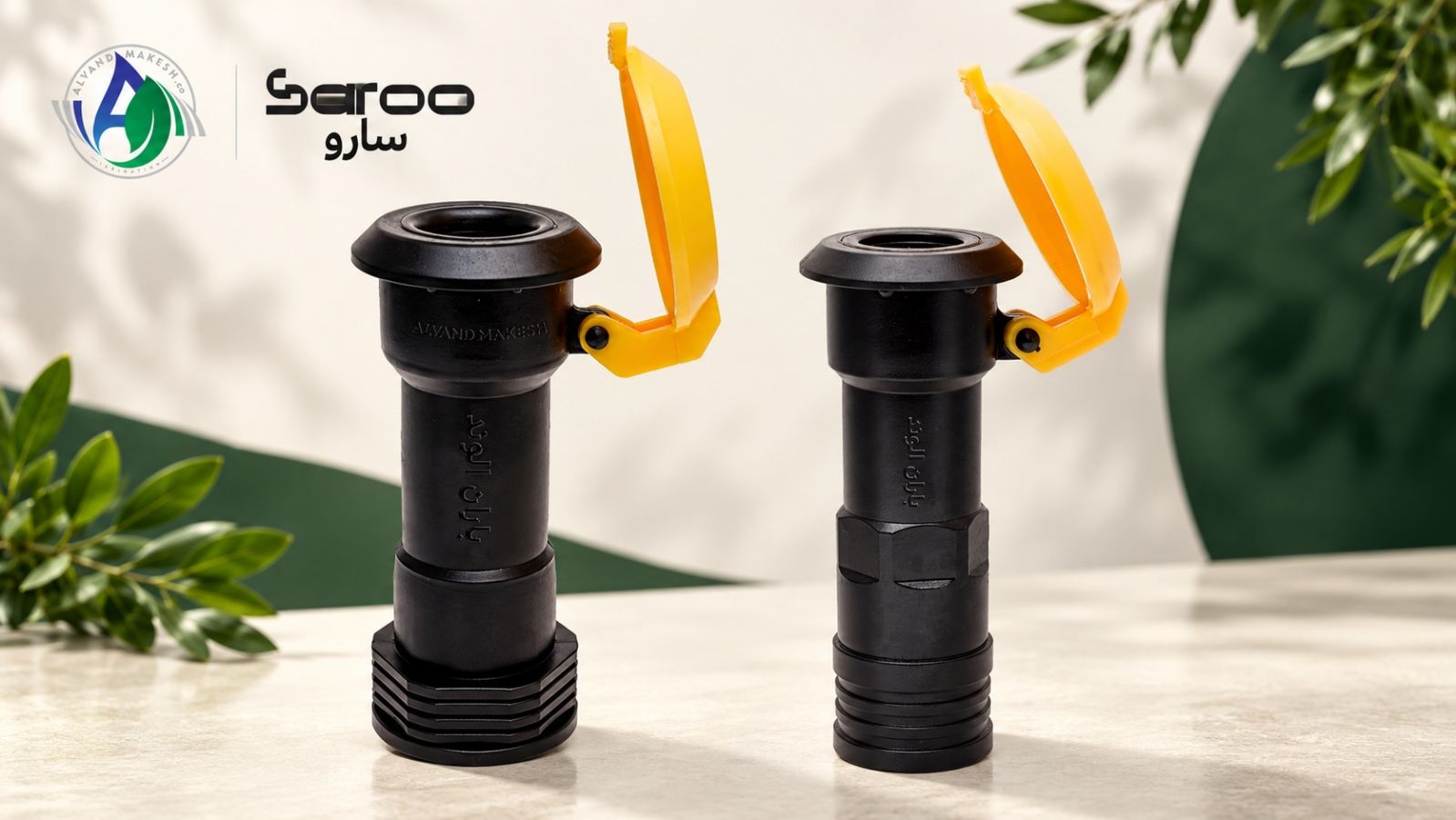

نمونه هایی از شیرخودکار پلیمری سارو؛ ظاهر مشابه به تنهایی جنس قطعه را نشان نمی دهد

نشتی از کنار رایزر، دشوار شدن جا زدن اتصال یا قطع نشدن جریان آب پس از خارج کردن رایزر، سه وضعیت رایج در بهره برداری از شبکه های آبیاری جابه جاشونده هستند. در چنین شرایطی، تعویض فوری بدنه شیر ممکن است مشکل را حل نکند؛ زیرا منشأ ایراد می تواند در آب بند، هم راستایی رایزر آبیاری، آلودگی دهانه یا اتصال زیرکار باشد. نخستین گام، تشخیص محل دقیق نشتی است.

برای عیب یابی باید عملکرد شیرخودکار آبیاری و ارتباط آن با رایزر و آبپاش روشن باشد. این راهنما نشانه های اصلی خرابی، تفاوت جنس های پلیمری و روش بررسی سازگاری قطعات را توضیح می دهد؛ بدون آنکه از روی ظاهر یک شیر، کیفیت یا تناسب آن با همه شبکه ها نتیجه گیری کند.

شیرخودکار آبیاری چگونه عمل می کند؟

شیرخودکار، که به آن شیر برداشت سریع نیز گفته می شود، در نقاط برداشت شبکه نصب می شود. با قرار گرفتن رایزر سازگار در دهانه شیر، مکانیزم داخلی مسیر آب را باز می کند و آب به رایزر آبپاش می رسد؛ پس از خارج شدن رایزر، مسیر باید دوباره بسته شود. بنابراین «خودکار» به مکانیزم مکانیکی باز و بسته شدن وابسته به اتصال اشاره دارد، نه به زمان بندی الکترونیکی یا کنترل از راه دور.

این شیوه در شبکه هایی کاربرد دارد که یک مجموعه رایزر و آبپاش میان چند نقطه جابه جا می شود. در چنین ساختاری، شیرخودکار پلیمری، اتصال مدفون، رایزر کشاورزی و آبپاش یک زنجیره عملکردی تشکیل می دهند. اگر رایزر درست درگیر نشود یا سطح آب بندی آسیب ببیند، حتی با سالم بودن بدنه شیر نیز امکان نشتی وجود دارد.

سه نشانه برای پیدا کردن محل احتمالی نشتی

پیش از بررسی جنس بدنه یا مدل شیر، باید معلوم شود آب دقیقاً از کدام نقطه خارج می شود. سه حالت زیر می توانند مسیر عیب یابی را محدودتر کنند:

• آب از اطراف محل ورود رایزر بیرون می زند: هم راستایی و سازگاری رایزر آبیاری، سلامت سطح تماس و آب بند بررسی شود.
• آب از اتصال رزوه ای یا زیر شیر خارج می شود: آب بندی اتصال زیرکار، وضعیت رزوه و نصب رایزر PVC یا قطعه رابط بررسی شود.
• بعد از خارج کردن رایزر، جریان از دهانه ادامه دارد: وجود ذرات خارجی، آسیب یا گیرکردن سازوکار بسته شونده بررسی شود.

این نشانه ها تشخیص قطعی نیستند و ممکن است چند عیب هم زمان وجود داشته باشد. پیش از باز کردن اتصال، ورودی آب قطع و فشار باقی مانده تخلیه شود. تراشیدن انتهای رایزر، ضربه زدن به شیر یا وارد کردن نیروی بیش از اندازه برای جا زدن قطعه، می تواند به آب بند و محل اتصال آسیب بیشتری وارد کند.

چرا یکسان بودن سایز اسمی به معنای سازگاری نیست؟

دو شیر یا رایزر ممکن است هر دو با یک سایز معرفی شوند، اما عمق درگیری، شکل انتهای رایزر، محل قرارگیری آب بند و تلرانس ساخت آن ها متفاوت باشد. در نتیجه، قطر اسمی به تنهایی برای اطمینان از آب بندی کافی نیست. این موضوع به ویژه در شبکه هایی اهمیت دارد که شیرخودکار پلیمری و رایزر آلومینیومی یا رایزر پلیمری آن ها از مجموعه های متفاوت هستند.

در شبکه هایی با تعداد زیادی نقطه برداشت، بهتر است پیش از تعویض گسترده قطعات، سازگاری یک مجموعه واقعی شامل شیر، رایزر و بست یا قلاب بررسی شود. می توان به صورت ایمن، میزان لقی، سهولت قرارگیری و قطع کامل آب پس از خروج رایزر را مشاهده و ثبت کرد. نام دقیق مدل، ابعاد اتصال و جنس قطعه اطلاعات مفیدتری از عبارت هایی مانند «شیر زرد» یا «رایزر دو اینچ» هستند.

آیا پلی پروپیلن و پلی استال از روی ظاهر قابل تشخیص اند؟

شیرخودکارهای پلیمری ممکن است از مواد گوناگونی ساخته شوند؛ از جمله پلی پروپیلن و پلی استال. مشابه بودن شکل یا رنگ دو قطعه به معنای یکسان بودن ماده اولیه نیست. برای تشخیص، باید به کد مدل، مشخصات فنی و اطلاعات سازنده مراجعه کرد. وزن ظاهری یا رنگ قطعه، بدون اطلاع از ساختار و ابعاد آن، معیار مطمئنی برای شناسایی پلیمر نیست.

مقایسه این مواد صرفاً با توصیف «سخت تر» یا «محکم تر» دقیق نیست. فشار کاری مجاز، طراحی آب بند، شرایط دمایی، تعداد دفعات اتصال و سازگاری شیمیایی قطعه با محیط بهره برداری هم اهمیت دارند. بنابراین ارزیابی شیرخودکار پلیمری باید بر اساس مشخصات همان مدل و وضعیت واقعی شبکه انجام شود، نه شباهت ظاهری.

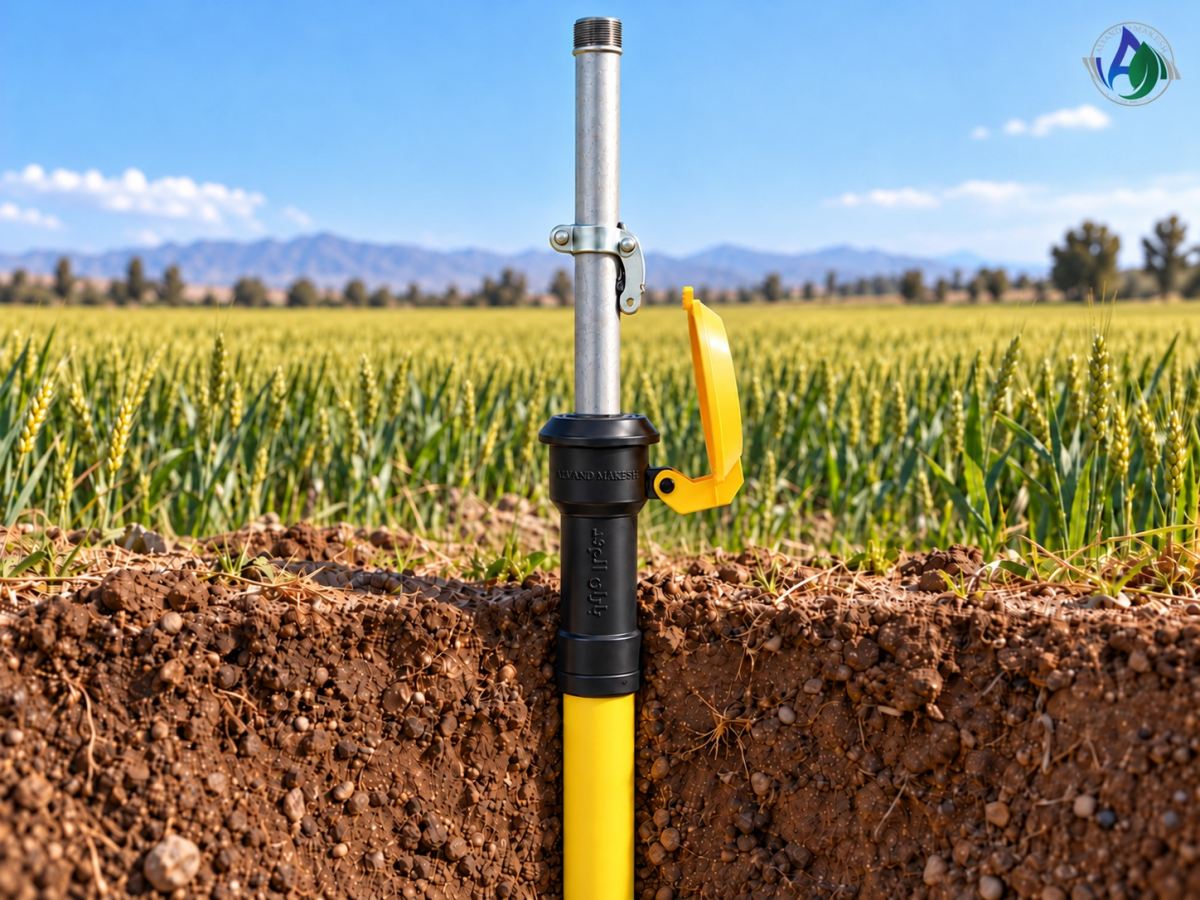

اتصال زیرکار، شیرخودکار پلیمری و رایزر آلومینیومی در آبیاری بارانی

رایزر PVC، رایزر پلیمری و رایزر آلومینیومی چه تفاوتی در نصب دارند؟

در بسیاری از طرح های آبیاری بارانی، بخش مدفون شبکه از طریق اتصال زیرکار به شیرخودکار می رسد. بسته به طرح و جنس لوله، ممکن است رایزر PVC یا نوع دیگری از رایزر پلیمری در بخش زیرکار به کار رود؛ در سوی دیگر، رایزر آلومینیومیِ قابل جابه جایی آب را از شیر به سمت آبپاش هدایت می کند. این اجزا وظایف متفاوتی دارند و نباید صرفاً به دلیل آنکه همگی «رایزر آبیاری» نامیده می شوند، به جای یکدیگر استفاده شوند. طول، قطر، نوع اتصال و مقاومت مکانیکی هر بخش باید با جایگاه نصب آن سازگار باشد.

در بررسی نمونه های شیرخودکار پلیمری، تصویر قطعه و مشخصات اتصال صرفاً داده های اولیه اند؛ معیار اصلی، سازگاری با رایزر آبیاری و شرایط واقعی شبکه است.

برای بررسی یک مجموعه شیر و رایزر چه داده هایی لازم است؟

• سایز و کد مدل درج شده روی شیرخودکار و رایزر موجود
• تصویر دهانه شیر، انتهای رایزر و محل اتصال زیرکار
• تعداد نقاط برداشت و تعداد آبپاش های فعال هم زمان
• فشار واقعی شبکه در زمان بهره برداری، در صورت اندازه گیری
• هدف بررسی: رفع نشتی، جایگزینی قطعه یا توسعه شبکه
• جنس و ابعاد رایزر PVC، رایزر آلومینیومی و بست های مرتبط

نبود داده فشار یا دبی به معنای بی اهمیت بودن آن نیست. بهتر است مقدار اندازه گیری نشده صریحاً مشخص شود تا بر پایه یک عدد حدسی درباره سالم بودن شیر یا تناسب رایزر نتیجه گیری نشود. ثبت عکس و مشخصات قطعات فعلی معمولاً به ریشه یابی ایراد کمک بیشتری می کند.

تفاوت بدنه سالم و مجموعه بدون نشتی چیست؟

ممکن است بدنه شیرخودکار سالم باشد، اما در نقطه اتصال آن به رایزر آبیاری نشتی دیده شود. در این حالت لازم است آب بند، تلرانس و شکل انتهای رایزر، لقی بست و وضعیت رزوه زیرکار جداگانه بررسی شوند. رایزر آلومینیومیِ خم شده یا رایزر پلیمری با انتهای آسیب دیده می تواند بر هم راستایی اتصال اثر بگذارد. همچنین وجود ترک یا تغییرشکل در رایزر PVC زیرکار، نشتی را به بخشی از شبکه منتقل می کند که از روی ظاهر دهانه شیر به سادگی دیده نمی شود. تفکیک این نقاط از تعویض غیرضروری قطعات جلوگیری می کند.

بازدید دوره ای شیرخودکار و رایزر آبیاری

بازدید منظم دهانه شیر، درپوش، آب بند و اطراف اتصال زیرکار، امکان مشاهده زودهنگام تغییرات را فراهم می کند. ورود خاک، شن یا بقایای گیاهی به دهانه شیر ممکن است درگیری رایزر را مختل کند. پیش از تمیزکاری باید جریان قطع و فشار تخلیه شود؛ ابزار تیز برای خارج کردن رسوبات ممکن است سطح آب بندی را خراش دهد.

اگر رایزر نسبت به گذشته سخت تر وارد دهانه می شود، ابتدا هم راستایی، آلودگی، تغییرشکل و آسیب احتمالی انتهای آن بررسی شود. استفاده از روان کننده نامشخص یا تغییر دستی ابعاد قطعات راه حل مطمئنی نیست؛ زیرا ممکن است به پلیمر یا واشر آسیب برسد. ثبت وضعیت شیرخودکار پلیمری و رایزر کشاورزی در پایان فصل آبیاری، مقایسه آن را در شروع فصل بعد آسان تر می کند.

جمع بندی: نشتی را از مسیر اتصال بررسی کنید

نشتی شیرخودکار آبیاری همیشه از خود بدنه آغاز نمی شود. محل خروج آب، وضعیت آب بند، نوع رایزر آبیاری، اتصال زیرکار و فشار حین کار باید کنار هم بررسی شوند. تفاوت شیرهای پلی پروپیلن و پلی استال و همچنین کاربرد رایزر PVC، رایزر پلیمری و رایزر آلومینیومی را می توان با مشخصات فنی و جایگاه نصب توضیح داد. این نگاه مجموعه محور، عیب یابی را دقیق تر و احتمال آسیب به قطعات سالم را کمتر می کند.
