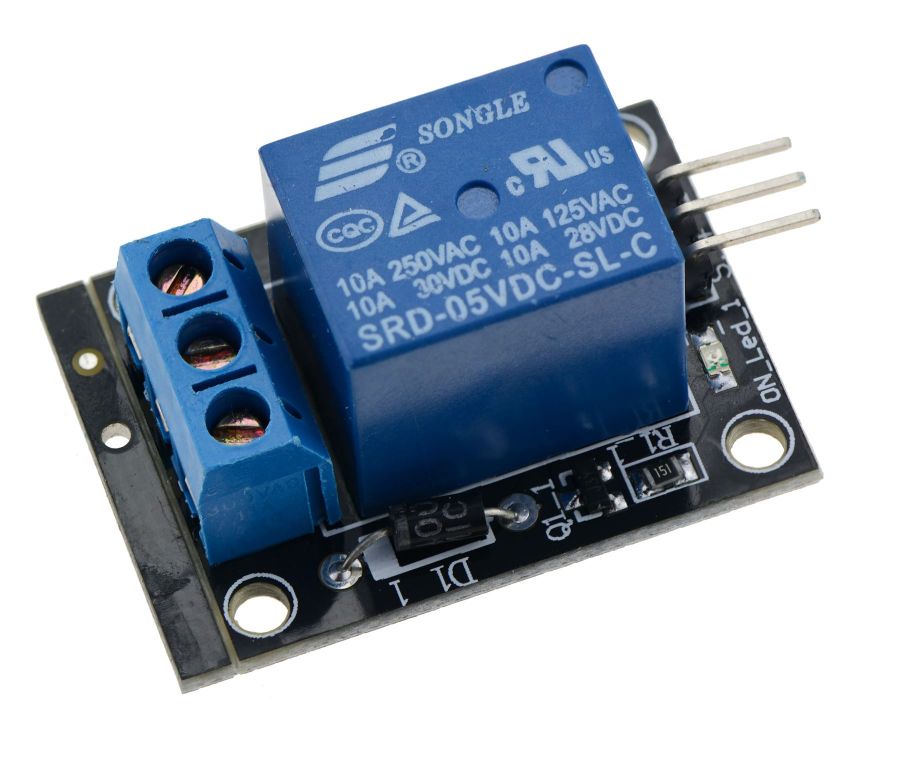

رله (Reley) عموماً به قطعه‌ ای گفته می‌شود که در پاسخ به اعمال یک ولتاژ، اتصال الکتریکی بین دو یا چند نقطه را برقرار می‌کند. متداول ترین و پرکاربردترین نوع رله الکتریکی رله الکترومکانیکی یا EMR است.
کاربرد رله چیست ؟

رله چیست ؟

رله چیست ؟ بعضی از وسایل الکتریکی مانند سماور، چای ساز، بخاری برقی، کولر گازی،پمپ آپ، آژیر و … در هنگام روشن و خاموش شدن اتوماتیک دقت کرده باشید، صدای آرامی شبیه شکسته شدن قولنج از آن‌ها خواهید شنید.

این صدا، صدای عمل کردن سوییچ یا همان رله است که به گوش ما می رسد.

رله یکی از پرکاربرد‌ترین قطعات موجود در مدارهایی است که دارای یک قسمت کنترلی الکترونیکی و یک سوییچ برای قطع وصل جریان برق با ولتاژ های بالا هستند.

تقریبا همه پمپ‌های آبی که در آپارتمان‌ها و مجتمع‌ها به وفور یافت می‌شوند، چراغ‌های راهنمایی سر تقاطع‌ها، لامپ‌های اتوماتیک در پارکینگ‌ها، تایمر‌های چراغ‌های راهرو‌ها ، دزدگیر‌ها و تجیهزات حفاظتی‌، سیستم استارت و برق داخلی خودرو ها، چراغ‌های تبلیغاتی نئون و چشمک زن، تابلو‌های حفاظتی برق، برخی از فیوز‌های الکترونیکی، لوازم خانگی نظیر یخچال، ماشین لباس شویی، ظرف شویی، سیستم‌های شوفاژ و پکیج و … همه از این قطعه استفاده می کنند.

تا به حال در ساختن ده‌ها پروژه مختلف از جمله مدار نشانگر و عرفی شده‌اند که همگی در طراحی خود از این قطعه بهره برده‌اند.

رله نوعی کلید الکتریکی سریع بی‌درنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته می‌شود.

روش کنترل باز و بسته شدن این کلید الکتریکی به صورت‌های مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و… می‌باشد به رله تقویت کننده نیز می گویند.

به این معنا که رله می‌تواند جریانی قوی‌تر از جریان ورودی را هدایت کند.

رله نوعی کلید الکتریکی سریع یا بی‌درنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته می‌شود.

این کلید الکتریکی به صورت‌های مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و… می‌باشد.

انواع رله

انواع رله شامل رله های زیر میشود :

  • رله دیفرانسیل
  • رله حرارتی
  • رله مخصوص
  • رله فرکانسی
  • رله دیستانس
  • رله آور کارنت
  • رله میکرو کنترل

رله حرارتی

از دو فلز مختلف الجنس که ضرایب انبساط طولی مختلفی دارند تشکیل شده است، در اطراف این فلز به هم چسبیده یک رشته سیم حامل جریان الکتریکی پیچیده شده است.

در موقع عبور جریان الکتریکی از سیم مزبور، حرارت ایجاد شده موجب خم شدن می شود و کمک میکند تا رله عمل کند.

این رله پس از عمل کردن بلافاصله به حالت اول برمی گردد، باید کمی صبر کرد و ثانیا با فشار دکمه مخصوص RESET که معمولا قرمز رنگ است کنتاکت آنها را به حالت طبیعی در می آورد.

نکته : اگر جریان عبوری از رله حرارتی 20% بیشتر باشداز جریان تنظیم شده باشد رله باید در مدت کمتر از 2 ساعت مدار را قطع کند.

رله مغناطیسی

برای این منظور در مدارها به کار می رود تا مانند فیوز از مدار در مقابل اتصال کوتاه محافظت کند، با این تفاوت که فیوز می‌سوزد ولی کلید رله، مدار جریان را قطع می‌کند.

تا هنگامی که جریان خیلی زیادی عبور نکند، میدان ایجاد شده توسط الکترومغناطیس آن قدر قوی نیست که بتواند اهرم را جذب کند ولی اگر جریان خیلی زیادی عبور کند، مثلا هنگام ترمز موتور و یا اتصال کوتاه، میدان الکترومغناطیس خیلی خوبی ایجاد می‌شود و اهرم را به طرف خود می کشد این عمل به فنر امکان می‌دهد که بازوی اتصال را قطع کند و کنتاکت‌ها را باز کند و در نتیجه مدار قطع می‌شود.

الکترومغناطیس انرژی اش را از دست می دهد و اهرم به حالت اول بر می گردد.

در این حالت بازوی اتصال توسط فنر خارج نگه داشته شده است هنگامی که مشکل برطرف شود.

کاربرد رله ها

دو کاربرد اصلی رله‌ها عبارت‌اند از :

  • ایزوله الکتریکی بین قسمت کنترل و بار
  • افزایش توان خروجی (تقویت توان خروجی بخش کنترلی)

مهم‌ترین کاربرد رله‌ها در افزایش توان خروجی‌های PLC و دیگر تجهیزات درونی تابلو برق و تابلوهای آسانسور می‌باشد.

توجه : رله یک قطعه جهت استفاده در مدار فرمان می‌باشد و برای مصارف قدرتی حتماً باید بعد از رله از کنتاکتور استفاده نمود.
