فانکشن ژنراتور چیست و چه کاربردی دارد ؟

کاربرد فانکشن ژنراتور چیست ؟
۱,۵۱۱
۱
۰
شنبه, ۰۹ شهریور ۱۳۹۸ ۱۴:۲۴
فانکشن ژنراتور و یا دستگاه های مولد موج قابلیت تولید انواع شکل موج های الکترونیکی با فرکانس و دامنه متفاوت را دارا میباشند. کاربرد این دستگاه عموما در آزمایشگاههای برق و الکترونیک جهت شبیه سازی شکل موج میباشد.
کاربرد فانکشن ژنراتور چیست ؟

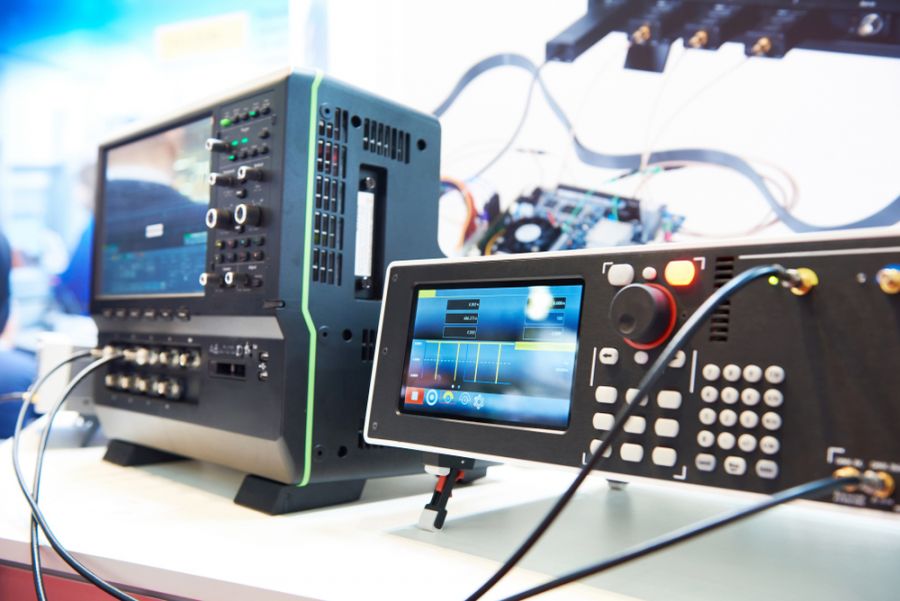

فانکشن ژنراتور

فانکشن ژنراتور دستگاهی است که میتواند سیگنال و موج های مختلف را با دامنه و فرکانس دلخواه ما و در شکل های مختلف مانند مربعی، سینوسی، مثلثی و ... تولید کند.

به طور کلی مهمترین دستگاه در تست تجهیزات الکترونیک فانکشن ژنراتور (function generator) می باشد.

فانکشن ژنراتور یک تولید کننده سیگنال یا شکل موج مانند سینوسی، مربعی، مثلثی و... با دامنه و فرکانس های مختلف می باشد، بطور مثال توسط یک فانکشن ژنراتور میتوان شکل موج مربعی به دامنه 5Vpp با فرکانس 12KHz را تولید کرد.

سپس از این سیگنال بعنوان منبع تغذیه در مدارات الکترونیکی، مخابراتی و... استفاده کرد.

کاربرد فانکشن ژنراتور

  1. مراکز تحقیق و توسعه
  2. آزمایشگاه های آموزشی مانند آزمایشگاه الکترونیک در دانشگاه ها
  3. تعمیر تجهیزات الکتریکی و الکترونیکی
  4. تست پاسخ دهی و تست تحریک، بررسی خصوصیات پاسخ فرکانسی و تزریق سیگنال داخل مداری

بطور کل می توان گفت که از فانکشن ژنراتور ها می شود در آزمایشگاه های آموزشی و یا برای تعمیر قطعات یا در پایگاه های تحقیق و توسعه استفاده کرد.

چگونه از فانکشن ژنراتور استفاده کنیم ؟

برای استفاده از این دستگاه پس از روشن کردن دستگاه با استفاده از دکمه متغیر مربوط به فرکانس، محدوده فرکانس موردنظرمان را تنظیم میکنیم و سپس با استفاده از ولوم فرکانس، آن را دقیق میکنیم.

حال باید با نوع سیگنال خروجی مورد نظرتان را تعیین کنید. و در مرحله آخر هم باید مقدار دامنه که همان ولتاژ پیک تا پیک را استفاده کنید. حال میتوانید سیگنال مورد نظرتان را از خروجی دریافت کنید.

تفاوت سیگنال ژنراتور و فانکشن ژنراتور

نام اصلی سیگنال ژنراتور RF سیگنال ژنراتور می باشد که این به معنیست این دستگاه تنها برای تولید سیگنال ها در محدوده RF و مایکروویو مناسب می باشد.

همچنین سیگنال ژنراتور تنها قادر به تولید موج های سینوسی می باشد این در حالیست که فانکشن ژنراتور می تواند انواع اشکال موج ها را تولید کند.

از دیگر تفاوت های این دو دستگاه دامنه موج ها می بشد که در سیگنال ژنراتور بسیار کمتر از فانکشن ژنراتور است.

اما با این وجود در ادبیات روزمره مهندسی این دو واژه بجای یکدیگر به کار میروند.

در نتیجه سه فاکتور اصلی در مقایسه بین سیگنال ژنراتور و فانکشن ژنراتور عبارتند از :

  1. میزان فرکانس
  2. دامنه
  3. شکل موج

نکات مهم در هنگام خرید فانکشن ژنراتور

بعضی نکات و ویژگی هایی که هنگام خرید یک فانکشن ژنراتور باید مد نظر قرار دهید از قرار زیر است :

  • محدوده فرکانس
  • دامنه سیگنال پیک تو پیک
  • سرعت نمونه برداری
  • رزولوشن ( چند بیتی؟)
  • تعداد کانال های خروجی
  • نوع فانکشن ها (سینوسی، مربعی، مثلثی، نویز و…)
  • قابلیت Sweep یا Burst
  • قابلیت اتصال به کامپیوتر
  • تولید مدلاسیون ها مانند AM، FM و…
  • داشتن فرکانس متر
